Datos Personales

Diseño Arquitectónico 4



Edwin Estuardo Ordóñez García

201016397

MODELOS ARQUITECTÓNICOS 1

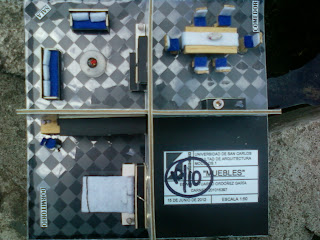

MUEBLES, PUERTAS Y VENTANAS FABRICADAS DE DISTINTOS MATERIALES, LAS QUE PUEDEN SER UTILIZADAS PARA LA REALIZACIÓN DE DISTINTOS PROYECTOS.

MODELOS ARQUITECTÓNICOS 1

MAQUETA DE DISTINTAS CLASES DE ÁRBOLES ELABORADOS CON DISTINTOS MATERIALES Y UN ELEMENTO ARQUITECTÓNICO, INTEGRADOS EN UN TERRENO TOPOGRÁFICO.

MAQUETA DE UN TERRENO TOPOGRÁFICO

DISEÑO ARQUITECTÓNICA 2

"RESTAURANTE CON AUTOSERVICIO "

PLANTAS DE CIRCULACIÓN PRINCIPAL Y SECUNDARIA

PRIMER NIVEL

SEGUNDO NIVEL

PLANTAS DE ZONIFICAN

AZUL -- ÁREA PUBLICA

ROJA -- ÁREA PRIVADA

AMARILLO -- ÁREA DE SERVICIO

GRIS -- CIRCULACIÓN PRINCIPAL

PRIMER NIVEL

SEGUNDO NIVEL

PLANTA DE CONJUNTO

FACHADAS

FACHADA OESTE

FACHADA NORTE

FACHADA ESTE

FACHADA SUR

DETALLES DEL RESTAURANTE

Diseño Arquitectónico 1

"VIVIENDA UNIFAMILIAR"

VISTA SUPERIOR DE LA VIVIENDA

FACHADA SUR

VISTA SUR ESTE

VISTA NORESTE

VISTA NORTE

VISTA NOROESTE

FUNDAMENTOS DEL DISEÑO

"RADIACIÓN"

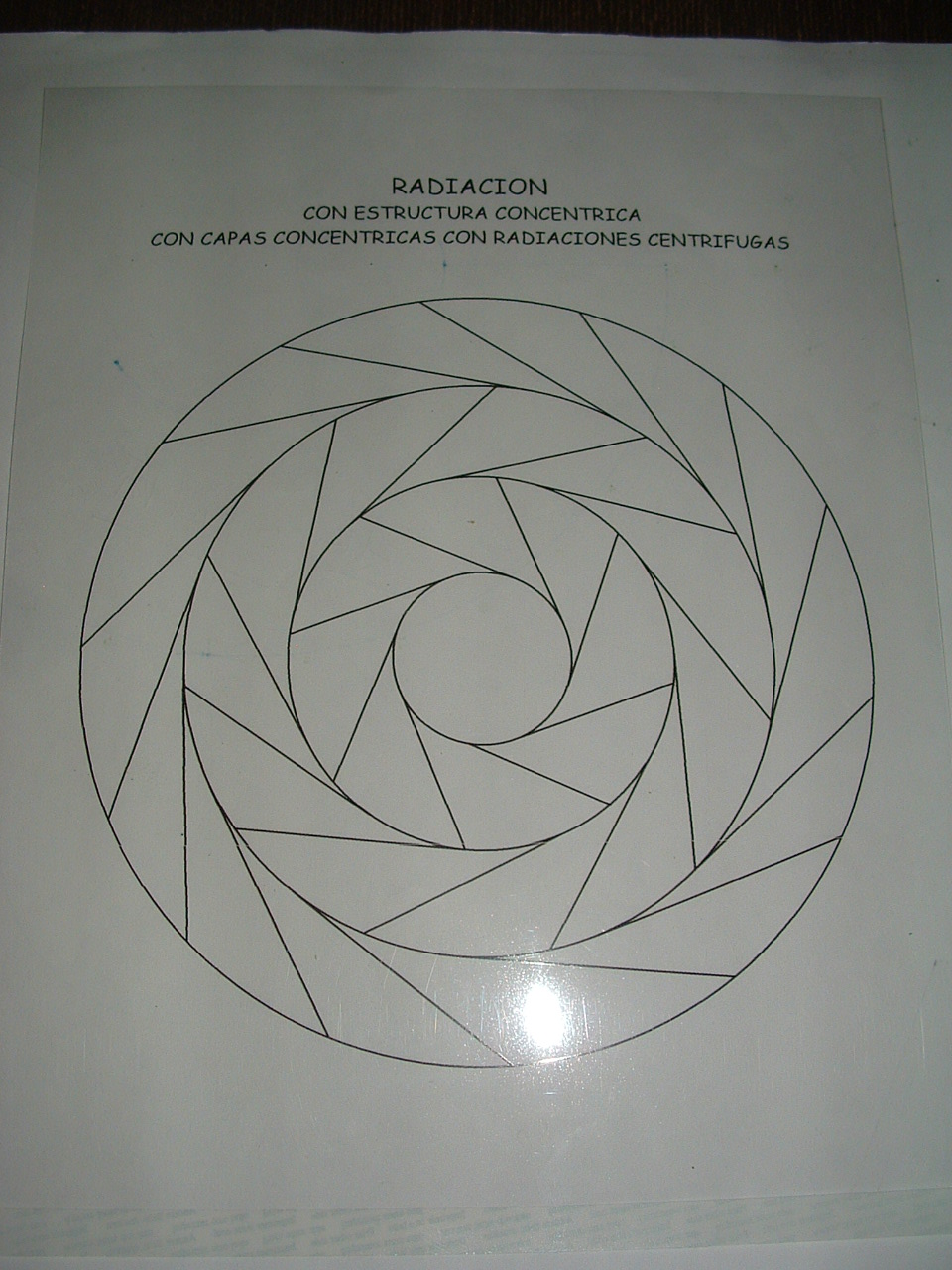

La radiación puede ser descrita como un caso especial de repetición. los módulos repetidos a las subdivisiones estructurales que giran regularmente alrededor de un centro común producen un efecto de radiación.

Las características de un esquema de Radiación pueden ser:
generalmente multisimétrico
posee un vigoroso punto focal
puede generar energía óptica y movimiento

En sus estructuras podemos encontrar:
Estructura de Radiación
Estructura Centrífuga
Estructura Concéntrica
Estructura Centrípeta

Aquí encontramos 3 tipos de Estructuras Radiales

Ahora podemos encontrar combinatorios de estas 3 estructuras con una aplicación de color.

ESTRUCTURA CENTRIFUGA Y ESTRUCTURA CONCENTRICA CON ARMONÍA MONOCROMÁTICA.

ESTRUCTURA CENTRÍPETA Y ESTRUCTURA CENTRIFUGA CON TRIADA DE ANÁLOGOS

FUNDAMENTOS DEL DISEÑO

"INTERRELACIÓN DE FORMAS"

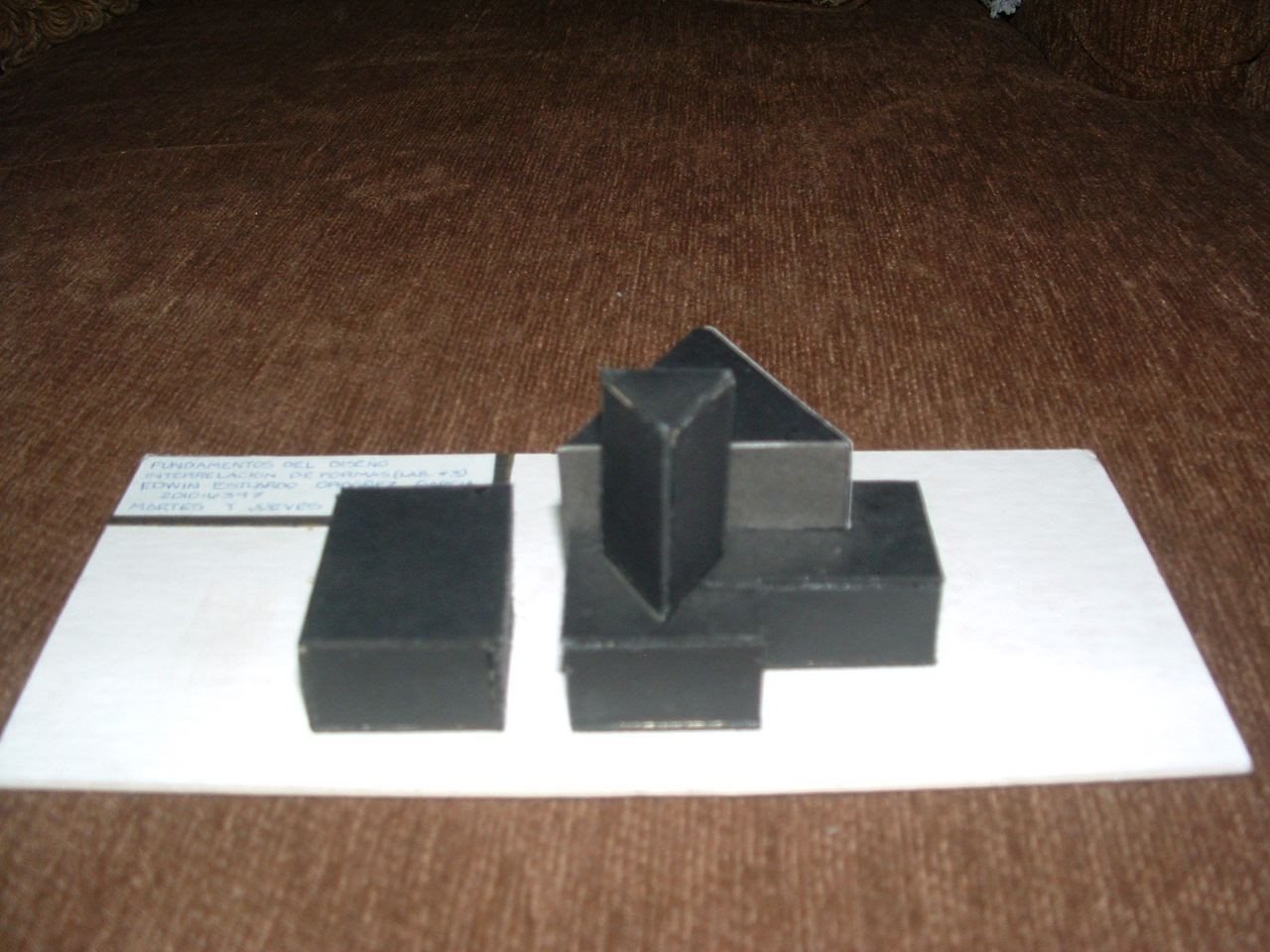

Aquí logramos ver una pequeña maqueta sobre interrelación de formas , donde podemos observar superposición, separación, penetración y sustracción.

fU

FUNDAMENTOS DEL DISEÑO

"CIRCULO CROMÁTICO "

 Aquí encontramos un circulo cromático, que nos puede ayudar a formar combinaciones de colores, para distintas aplicaciones como podremos ver mas adelante.

APLICACIONES DE COMBINACIONES CON CIRCULO CROMÁTICO

Aplicación en maquetas, como la que podemos ver que es la aplicaron de triada de colores análogos, conde se utilizaron 2 para el volumen de la maqueta y el 3er. color para la base de la misma y hacer una maqueta con esta triada.

En proyectos de Radiación, como el siguiente donde aplicando conceptos y combinaciones de radiación, que serán expuestos luego, aplicando una triada podemos formar grandes efectos. Este ejemplo implica una triada de complementarios donde se logra un gran efecto.
